概要

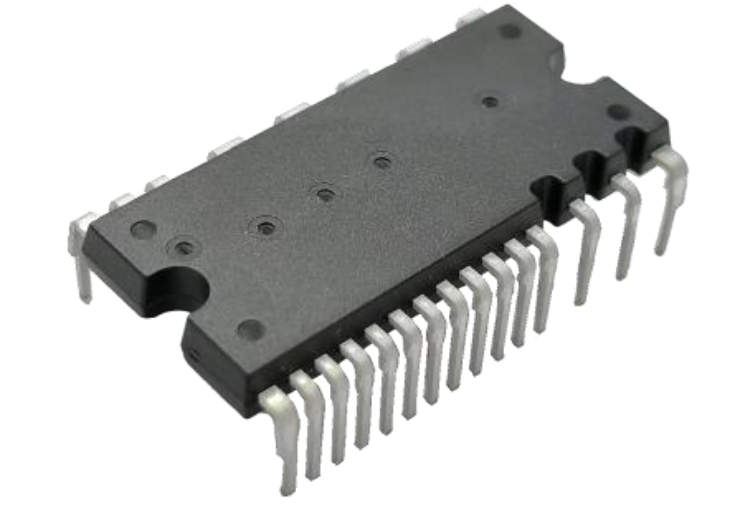

DIPA23智能功率模塊系列采用芯能新一代自制驅動IC，是先進家電電機驅動的理想選擇。這包括洗衣機、空調、冰箱和工業驅動器等應用，解決傳統SOP23的痛點問題，加強爬電距離，拉寬了強電與弱電的距離，不用采用其他手段而達到安規要求，解決小封裝的安裝問題。
這款產品體積小、集成度高、功率密度高、過載能力強、散熱狀態好、安裝方便和絕緣等級高等特點，電流等級是6A、10A及15A產品，產品料號XNS60660AB、XNS61060AB、XNS61560AB。
1、內置高壓柵極驅動，芯能器件完全國產化
2、內置6組功率器件6個 IGBT+6個FRD
3、集成自舉電路，集成度更高
4、內置欠壓保護
5、過流保護
6、完全兼容3.3V和5V驅動信號
7、3個獨立的負直流端用于電路的檢測
8、絕緣電壓2000Vac
解決問題
01

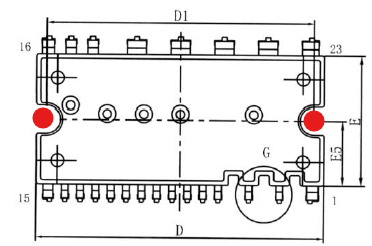

管腳爬電距離優化
02
集成過流保護功能
解決傳統SOP23無過流保護功能
03
功率密度高
電流等級能達到15A，功率密度高、散熱體積更大
04
預留裝配
預留裝配的螺絲安裝位置，便于散熱片安裝
※ ：產品具體信息可向我司銷售人員咨詢或索取產品規格書（service@invsemi.com）。
